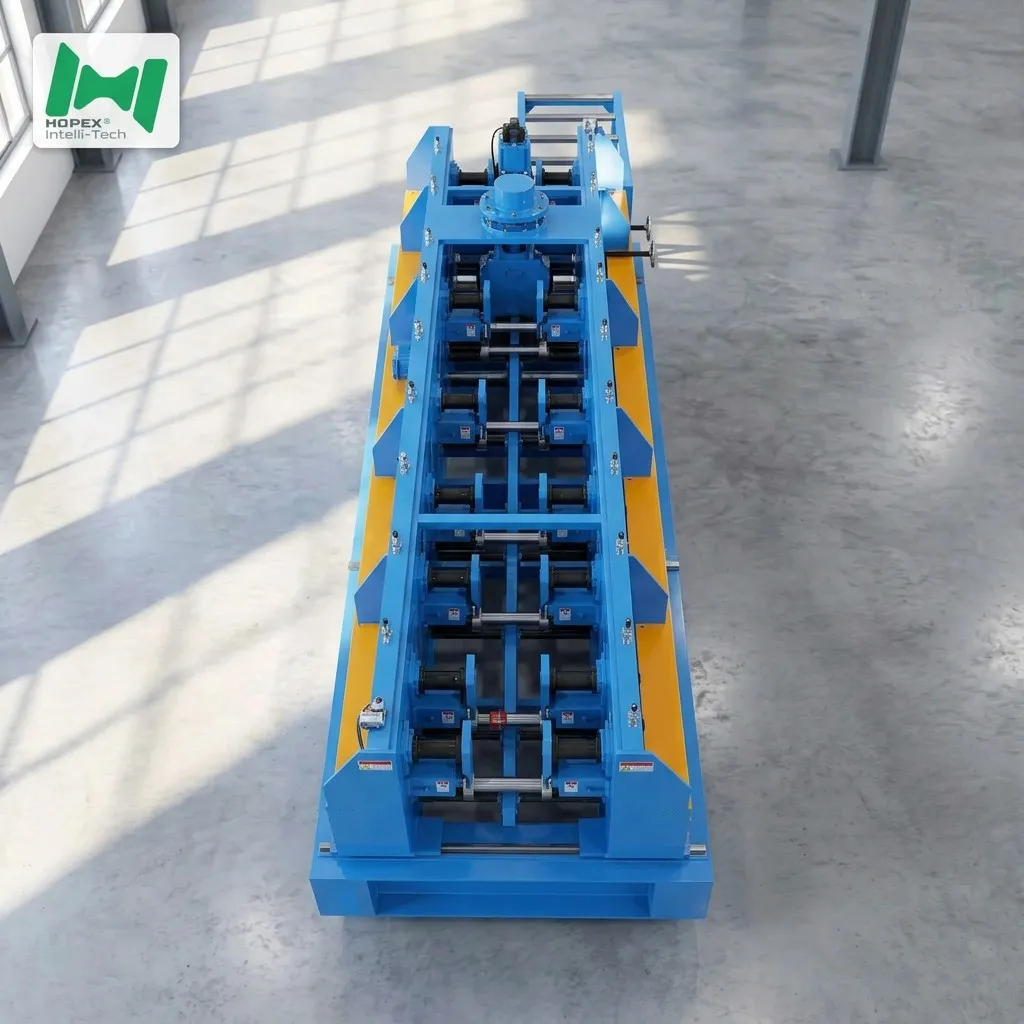

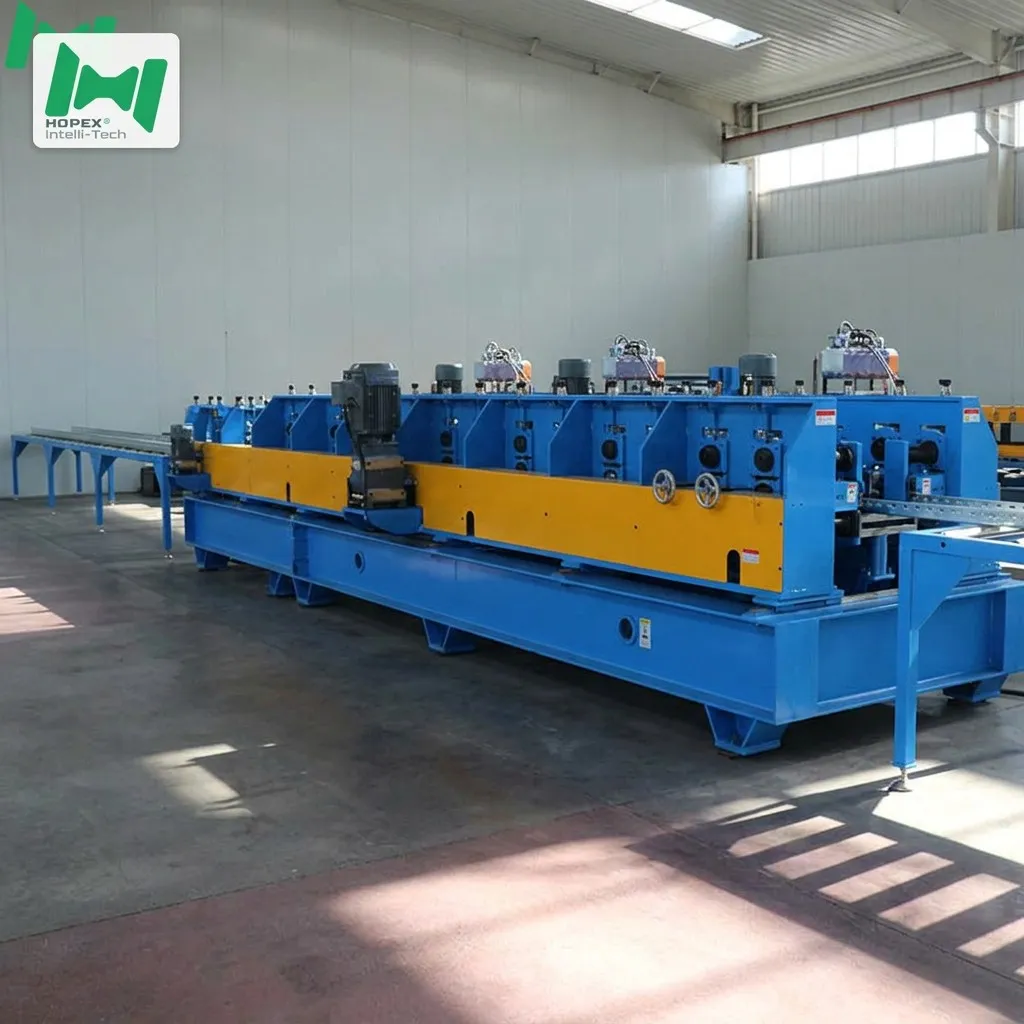

La máquina de conformado de bandejas de cables perforadas de perfil profundo 100-500mm está diseñada para un trabajo específico: fabricar bandejas de cables perforadas de perfil profundo con alturas laterales de 75–150 mm — más altas que las líneas de bandejas estándar — en acero Q235, galvanizado o inoxidable de 1,5–2,0 mm. Una prensa mecánica Shandong de 200 toneladas con troquel combinado gestiona el punzonado denso y el corte en un solo golpe; una unidad servo de nivelación y alimentación de 11 rodillos mantiene el paso de banda preciso; y un molino de conformado de 22 pasadas en eje de φ70 mm lamina el perfil profundo limpiamente. El resultado: bandejas altas, rígidas y ventiladas para tendidos de cable donde las bandejas estándar de 50–100 mm simplemente no son lo suficientemente profundas.
Dos Cosas que Esta Línea Hace de Forma Diferente
La mayoría de las líneas de bandejas perforadas se detienen en 100 mm de altura lateral y acero galvanizado/Q235. Esta está diseñada para superar ambos límites:
1. Perfil Profundo — Altura Lateral de 75 a 150 mm
El molino de conformado, el accionamiento por rueda dentada y el eje están dimensionados para bandejas de hasta 150 mm de altura — un 50% más profundas que una línea de bandejas perforadas típica. Las bandejas profundas transportan más cable, mantienen su forma en vanos largos y reducen la densidad de instalación en tendidos aéreos.
2. Lista para Acero Inoxidable
Junto con la banda de acero Q235B laminado en frío y galvanizado, esta línea está clasificada para laminar acero inoxidable de calibre de 1,5–2,0 mm. Eso abre la puerta a proyectos de grado alimentario, farmacéutico, marino, químico y exposición exterior donde la resistencia a la corrosión es obligatoria.
Especificaciones Técnicas
Flujo de Producción
La banda se alimenta servo en incrementos de paso programados. La prensa estampa el patrón de orificios y corta la pieza. La pieza cortada viaja por una mesa de rodillos motorizada al molino de 22 pasadas, y sale como una bandeja perforada profunda terminada:
Desbobinado motorizado → Nivelación y alimentación servo de 11 rodillos → Prensa Shandong de 200 T (troquel combinado: punzonado + corte) → Transportador de rodillos motorizado de 3 m → Molino de conformado de 22 pasadas (eje φ70 mm, rodillos Cr12) → Mesa de salida
Módulos de la Línea
Por Qué Perfil Profundo + Inoxidable
La combinación de perfil profundo (75–150 mm) con compatibilidad con inoxidable abre categorías de proyecto que ninguna de las dos características puede satisfacer por sí sola:
Marcas de Componentes
Preguntas Frecuentes
¿Por qué una prensa de 200 T para inoxidable?
El acero inoxidable a 2,0 mm es más duro que el acero al carbono. Además, los patrones de orificios densos en inoxidable generan fuerzas de punzonado totales que se aproximan o superan la capacidad de prensas más pequeñas. En consecuencia, 200 T garantiza un golpe limpio sin deformación del canto del orificio.
¿Cómo cambia entre grados de acero?
El molino gestiona los tres grados (Q235B, galvanizado, inoxidable) sin reconfiguración mecánica. La selección de grado ocurre en el aprovisionamiento de materia prima. Sin embargo, la mejor práctica es usar juegos de rodillos dedicados para inoxidable para evitar contaminación cruzada de partículas de hierro.
¿Cuál es la longitud máxima de pieza?
6000 mm (6 metros), adecuada para filas de servidores de centros de datos y bahías completas de plantas industriales sin empalme.
Conclusión
Si su producción requiere bandejas de cables perforadas de perfil profundo de 75–150 mm de altura lateral, en acero Q235B, galvanizado o inoxidable de 1,5–2,0 mm, esta línea está diseñada para ello. Para planos de troquel, orientación sobre selección de grado de inoxidable o datos de conformidad con NEMA VE 1 e IEC 61537, contacte a nuestro equipo de proyecto con sus tamaños objetivo, patrón de orificios, grado de acero y producción mensual.
