¿Necesita una máquina de fabricación de bandejas de cables que cambie entre tamaños de bandeja sin cambiar de línea? Este modelo de 50-400mm lamina nueve especificaciones de bandeja diferentes — desde un canal compacto de 50 × 50 mm hasta una bandeja de profundidad completa de 400 × 100 mm — en el mismo molino servo. Además, se entrega en configuración de 400 V / 60 Hz, por lo que se conecta directamente a plantas de América del Norte, el Caribe y América del Sur sin necesidad de transformadores elevadores.
La línea procesa banda de acero Q235 laminada en frío o galvanizada de 0,8–1,5 mm a 8–16 m/min, mantiene una tolerancia ajustada de ±1 mm y completa el trabajo en 26 pasadas de conformado. En resumen, está diseñada para fabricantes de bandejas profesionales que necesitan una sola máquina para cubrir la mayor parte de su catálogo.
El Titular Real — Nueve Tamaños Acabados desde Una Sola Configuración
La mayoría de las líneas de bandejas lo limitan a una banda de anchura estrecha o una sola altura. Esta máquina de fabricación de bandejas de cables no lo hace. Como resultado, puede planificar y producir todos los siguientes tamaños con el mismo equipo:
Además, el servo de apertura/cierre automático en la estación de borde pequeño gestiona los cambios de anchura desde el HMI — sin intercambio manual de cuñas entre pedidos. En consecuencia, un solo operario puede ejecutar un programa de producción mixto en un único turno.
Máquina de Fabricación de Bandejas de Cables — Especificaciones Técnicas
Por Qué el 60 Hz es Importante para los Compradores de Exportación
La mayoría de las líneas de bandejas fabricadas en China se entregan a 380 V / 50 Hz. Sin embargo, esa tensión no coincide con la red eléctrica local en EE. UU., México, la mayor parte de América del Sur y partes de Oriente Medio. En consecuencia, los compradores en esas regiones deben agregar un transformador elevador o rebobinar los motores — ambas opciones retrasan la puesta en marcha.
Esta línea está cableada nativamente para 400 V / 60 Hz. Por tanto, a su llegada está lista para conectarse a un suministro industrial trifásico estándar en:
- América del Norte — EE. UU., Canadá, México
- América Central y el Caribe — Panamá, Guatemala, República Dominicana
- América del Sur — Perú, Colombia, Ecuador, Chile (suministro industrial)
- Oriente Medio — Arabia Saudita, EAU (zonas de 60 Hz)
Si sus clientes operan en estas regiones, especificar una línea de 60 Hz les ahorra una costosa adaptación eléctrica en destino.
Recorrido Completo de la Línea
La máquina de fabricación de bandejas de cables de 50-400mm utiliza una disposición de eje pasante tipo pórtico. El flujo es el siguiente:
Desbobinador motorizado → Conjunto nivelación · punzonado · corte → Conformador de borde pequeño → Conformador trasero → Transportador de alta velocidad → Salida
Cada estación tiene una función definida y cada transición está temporizada por servo.
1. Desbobinador Motorizado — 6 Toneladas
La bobina reposa sobre un mandril expansor hidráulico con accionamiento eléctrico. El diámetro interior abre desde φ460 hasta φ520 mm; el diámetro exterior acepta hasta φ1500 mm. Como la bobina gira bajo potencia, la banda avanza por la niveladora sin pinzamientos ni deslizamientos.

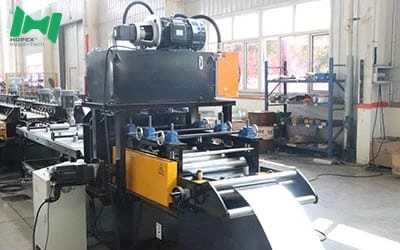

2. Nivelación · Punzonado · Corte — Tres Funciones, Un Bastidor
Este conjunto reemplaza tres estaciones separadas. Específicamente, incluye:
- Nivelación de 7 rodillos con mecanismo de elevación
- Punzonado en línea con un troquel (patrón de orificios definido por el cliente)
- Corte servo accionado por un motor servo de 4 kW
Como resultado, la banda entra plana y sale como una pieza prepunzonada y precortada lista para conformar. Además, tener el corte servo en el mismo bastidor elimina la deriva de longitud entre el punzonado y el cizallado.
3. Conformado de Borde Pequeño — Repliegue Interior o Exterior, su Elección
El borde pequeño (7–15 mm) es lo que da a la bandeja su reborde. Además, esta estación se construye de dos maneras, y usted elige en el pedido:
- Borde pequeño de repliegue interior — 6 pasadas de conformado + nivelación de borde, transmisión por cadena, motor principal de 5,5 kW, servo de apertura/cierre de 1,5 kW
- Borde pequeño de repliegue exterior — las mismas 6 pasadas + nivelación, mismas potencias, geometría invertida
Ambas opciones incluyen el rodillo de nivelación de borde pequeño, que elimina cualquier levantamiento causado por el estrés del punzonado antes de que la banda entre en el molino principal.

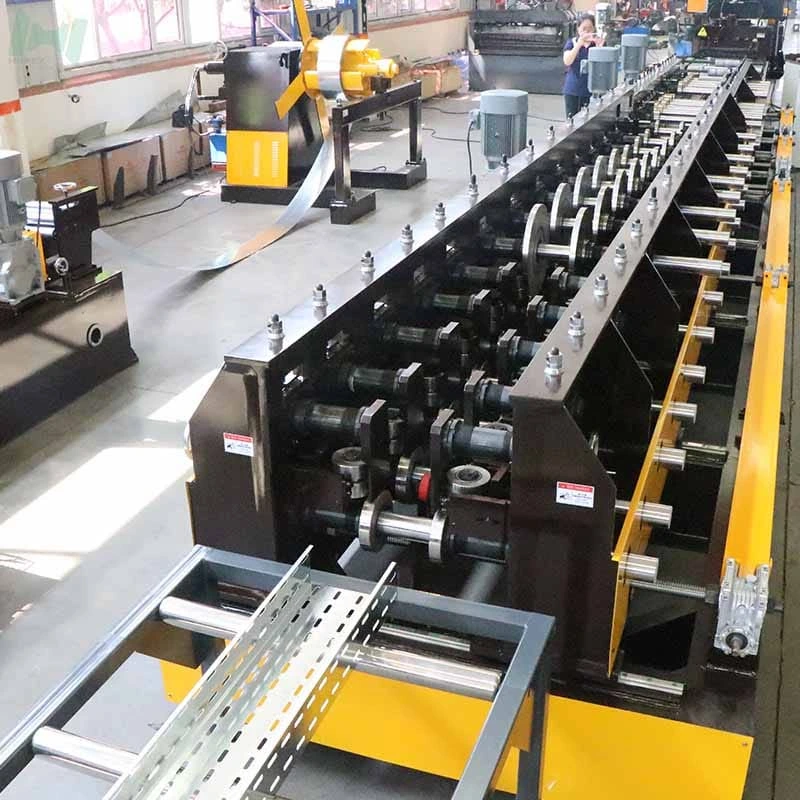

4. Molino de Conformado Principal — 26 Pasadas, Rodillos Opuestos
La pieza entra ahora en la sección de conformado principal. Pasa por estaciones de rodillos opuestos accionadas por un motor principal de 5,5 kW con apertura/cierre de 1,5 kW. En consecuencia, las 26 pasadas de conformado elevan progresivamente las paredes laterales a 50 o 100 mm y terminan el perfil.
5. Mesa Transportadora de Alta Velocidad
Una mesa de rodillos motorizada de 3 metros (1,5 kW, apertura/cierre eléctrico) recibe la bandeja terminada del molino y la dirige hacia la salida.
6. Plataforma de Salida
La salida de rodillos pasivos de 3 metros transporta la pieza al operario o al apilador. Es intencionadamente sin potencia — las bandejas se descargan por su propio impulso, lo que mantiene el acabado superficial limpio.
7. Estación Hidráulica — Unidad Dedicada de 11 kW
Una estación hidráulica independiente de 11 kW alimenta la punzonadora y el corte. Incluye:
- Múltiples válvulas solenoides para actuación escalonada
- Alivio de presión electromagnético
- Sistema de refrigeración activa
- Depósito de aceite de 450 L — dimensionado para funcionamiento a turno completo sin acumulación de calor
El depósito mayor importa a 16 m/min — las estaciones más pequeñas ciclan la temperatura demasiado agresivamente y acortan la vida de los sellos.
Matriz de Producción de Nueve Tamaños — Explicada
Aquí está la utilidad real de cada uno de los nueve tamaños en obra:
Dado que los nueve tamaños salen de una sola línea, un fabricante puede ofertar proyectos de catálogo completo — desde troncales hasta ramificaciones — sin dividir pedidos entre múltiples máquinas.
Marcas de Componentes
Piezas nominadas. Por tanto, los repuestos están disponibles localmente en todo el mundo.
Nota: las marcas indicadas corresponden al equipo principal. Las piezas auxiliares pueden variar según el lote de producción; las sustituciones se comunican en la confirmación de pedido.
Para Quién es Esta Máquina de Fabricación de Bandejas de Cables
Dado que produce nueve tamaños en una sola configuración, esta máquina de fabricación de bandejas de cables se adapta al modelo de negocio del fabricante de catálogo completo — el taller que suministra paquetes completos de bandejas, no tiradas de un solo tamaño.
Borde Pequeño Interior vs. Exterior — ¿Cuál Elegir?
En el momento del pedido, se especifica el borde pequeño de repliegue interior o exterior. Esta es la diferencia práctica:
Ambas variantes comparten la misma estación de borde de 6 pasadas y la misma potencia de accionamiento; solo difiere la geometría del rodillo. Por tanto, cualquier configuración se entrega como parte de la misma plataforma de máquina de fabricación de bandejas de cables.
Preguntas Frecuentes
¿Cuántos tamaños puede producir realmente esta máquina de fabricación de bandejas de cables?
Nueve tamaños acabados de serie: 400/100, 400/50, 300/100, 300/50, 200/100, 200/50, 100/100, 100/50 y 50/50 mm. Además, los nueve provienen del mismo molino mediante el servo de apertura/cierre automático y la configuración de conformado de dos alturas.
¿La configuración de 60 Hz es una modificación o estándar?
Estándar en este modelo. La línea se construye y prueba a 400 V ± 5% / 60 Hz / trifásico. En consecuencia, no es necesario cambiar motores ni transformadores para redes de 60 Hz.
¿Puedo pedir igualmente una versión de 50 Hz?
Sí. La línea acepta una construcción de 380 V / 50 Hz en el pedido. Sin embargo, si su mercado objetivo es de 60 Hz, pedir la construcción nativa de 60 Hz evita trabajos eléctricos en campo.
Conclusión
Si su plan de negocio requiere una máquina de fabricación de bandejas de cables capaz de producir nueve tamaños estándar a ±1 mm de tolerancia, con un ecosistema servo de marca única y lista para 60 Hz, este equipo de 50-400mm es la solución. Contacte a nuestro equipo de ingeniería con sus tamaños objetivo, patrón de orificios, grado de acero y producción mensual. Configuraremos el troquel, los rodillos de borde pequeño y el molino según su plan de producción.
